传感器测量法
——

  系统介绍:

城基生态高集成智能化地表水水质在线监测系统,是以在线自动分析仪器为核心,运用现代传感器技术,自动测量技术,自动控制技术,计算机应用技术及相关的专用分析软件和通讯网络所组成的环保智能化在线监测系统。

传感器水质在线监测系统,可连接多种传感器,实现现场无人值守、自动运行,传感器可直接投放于水体进行浸没式原位测量,即插即用,可灵活配置参数。该系统能够实现水质的实时连续监测和远程监控,及时掌握地表水的水质状况,预警预报水质污染事故,为环境监测和城市管理部门的科学化决策和实时管理提供全方位的信息技术支持。



主要监测参数:

水质参数——水温、PH、电导率、浊度、溶解氧

有机污染物参数——高锰酸盐指数(CODmn)、化学需氧量(CODcr)、总有机碳(TOC)

营养盐参数——氨氮、总磷、总氮

无机阴离子——氟化物、氯离子、氰化物、硫化物、硫酸盐

重金属离子——铁、锰、铜、锌、锑、砷、汞、铅、六价铬

水文参数——流速、流量、水位

其他:叶绿素、蓝绿藻、生物毒性等



系统组成:

地表水水质在线监测系统是由监测站房及配套设施、采配水系统、动力环境监控系统、中央控制系统、在线监测分析仪器、数据传输系统、监控平台等七大部分组成。


传感器测量法


监测站房及配套设施:

站房面积一般不超过30平方米,方便运输和移动,具备完善的供水供电、防雷接地、密封保暖以及网络电话。


地表水水质在线监测系统


采配水系统:

包括采水单元,配水单元及预处理单元。通过采配水系统可连续、稳定、可靠的进行水样采集并向各个测试设备分配样品。

动力环境监测系统:

实现UPS、空调、配电、防雷、温湿度、漏水、消防、门禁等远程实时监控与管理,实现无人值守,提高维护效率,降低维护成本。

    中央控制系统:

中央控制系统是整个监测站的控制中心,由PLC和工控机组成。PLC负责站房内采配水、管路清洗等单元的控制,对系统的状态实时监控;工控机通过下发指令给PLC,负责数据采集、存储、上传,将数据发送给监控中心,实现远程控制。


在线监测分析仪器:

由满足各监测项目要求的自动分析仪器及辅助设备组成,包括水质五参数监测分析仪、高锰酸盐指数监测分析仪等。

数据传输系统:

完成对水质监测数据、监测仪器工作状态数据、报警数据的采集、处理。

监控平台:

监控平台是整个远程监控系统的中枢,系统将确保数据采集、存储的及时、准确、完整、安全和可靠,具有支持系统平台的开放性,支持用户开发、补充和完善应用功能。


地表水水质在线监测系统

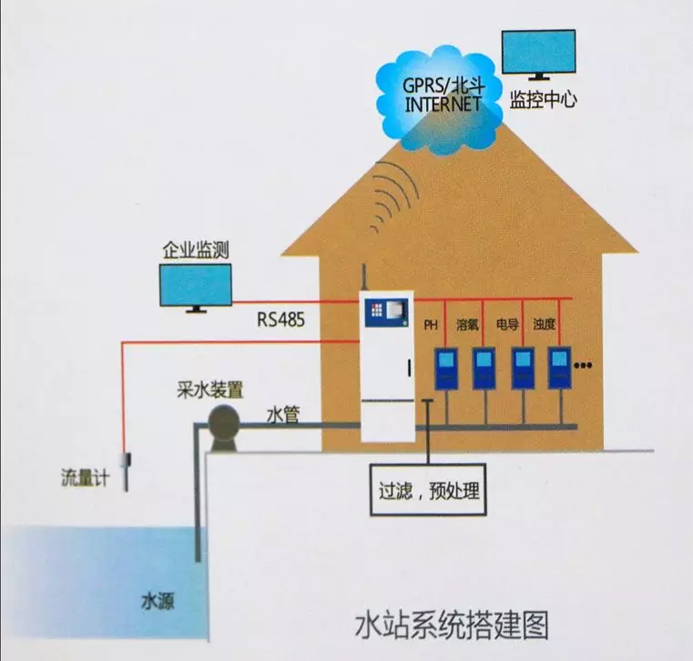

                                                                                                         系统架构

传感器测量法


系统功能:

实现水质的实时连续监测和远程监控;

及时掌握主要流域重点断面水体的水质状况;

预警预报重大或流域性水质污染事故;

解决跨行政区域的水污染事故纠纷;

监督总量控制制度落实情况;


应用领域:

重点湖泊、湿地、河流等水质监测;

饮用水水源地水质监测和预警;

污染源排放及污染物减排监测;

地表水行政交接断面水质监测;
